電表接線圖

智能電表的主要類型有IC卡電表，用戶持IC卡到供電部門交款購電，供電部門用售電管理機將購電量寫入IC卡中，用戶持IC卡在感應區刷非接觸式IC卡(簡稱刷卡，下同)，即可合閘供電，供電后將卡拿走。當表內剩余電量等于報警電量時，拉閘斷電報警(或蜂鳴器報警)，此時用戶在感應區刷卡即可恢復供電;當剩余電量為零時，自動拉閘斷電，用戶必須再次持卡交費購電，才可以恢復用電。對于居民用電，在與機械式電表、電子式電表作對比時，它有以下幾點的優勢：

1、具有多種防竊電功能，起動電流小、無潛動、寬負荷、低功耗，誤差曲線平直、長期運行時穩定性好。單相本地費控智能電表

2、外形美觀、體積小、重量輕、安裝方便。

3、準確度高：全電子式設計，內置進口專用芯片，精度不受頻率、溫度、電壓，高次諧波影響。

4、長壽命：采用SMT技術，優化的電路設計，整機出廠后無需調整電路。

5、功耗低：采用低功耗設計，降低電網線損。

6、預購電量;IC卡傳遞數據，實現數據回讀，包括：回讀總電量，剩余電量，表內累積購電量，總購電次數等信息。

7、儲存表常數、初始值、用戶住址、姓名等信息。

8、超負荷報警斷電、剩余電量報警，提醒用戶及時購電。

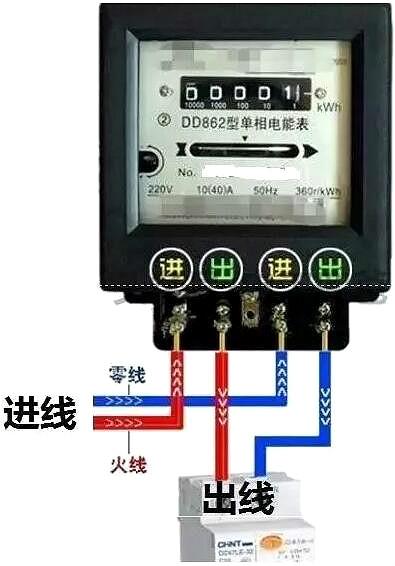

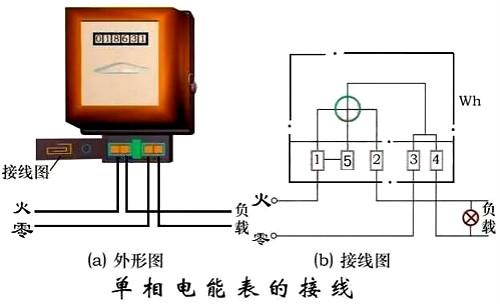

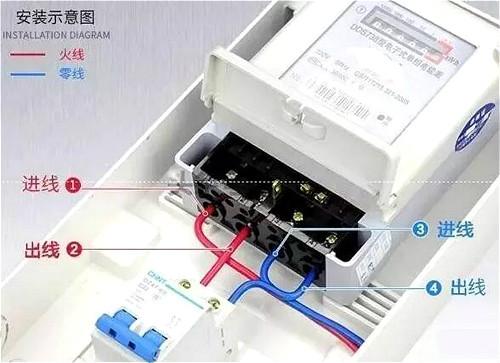

單相表

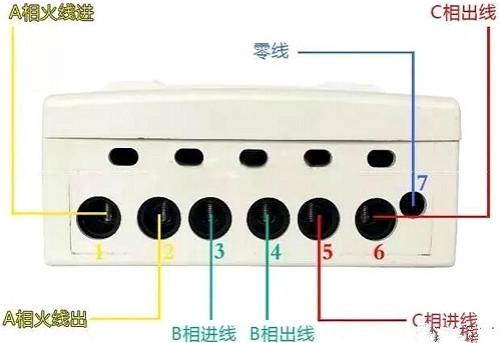

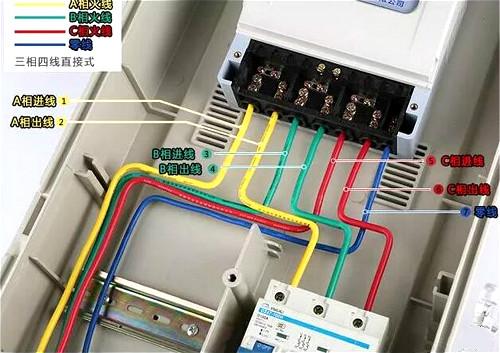

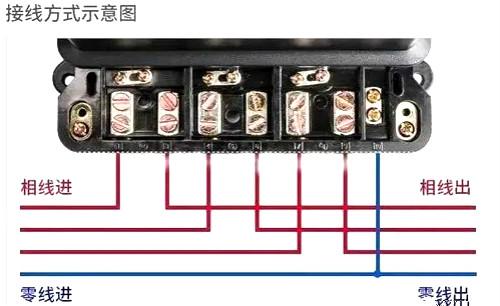

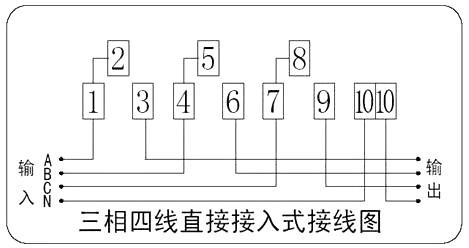

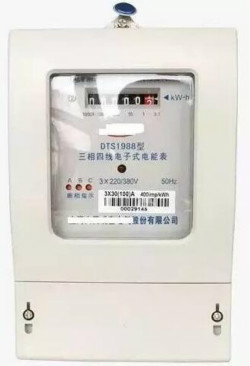

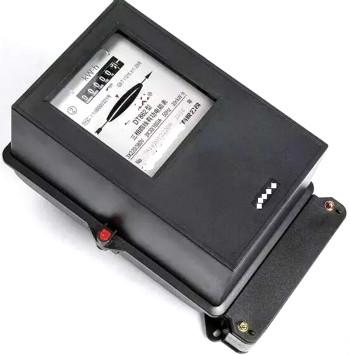

三相電表直接表

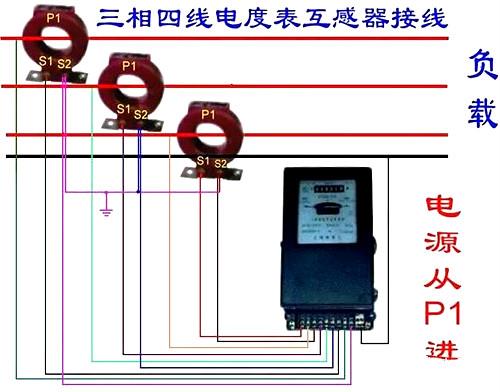

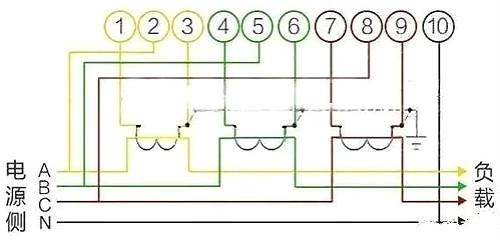

過電流互感器【3X220/380V 1.5（6）A】電能表

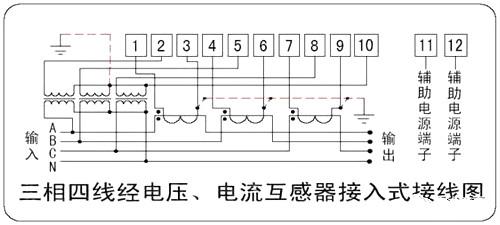

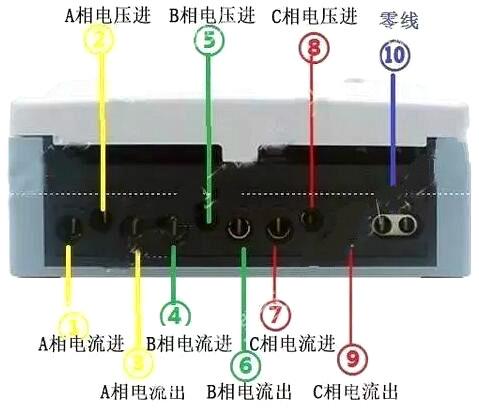

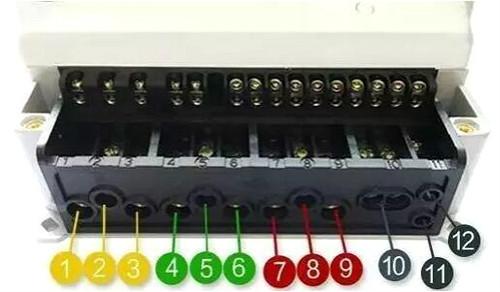

三相四線電能表【3X57.7/100V 1.5（6）A】

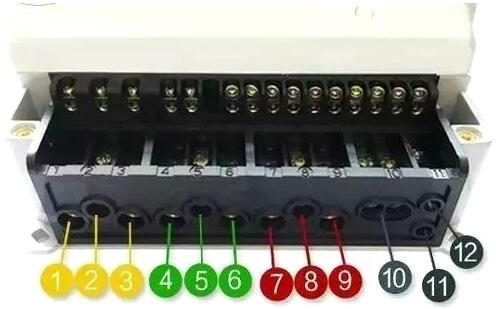

三相三線電能表【3X100V 1.5（6）A】

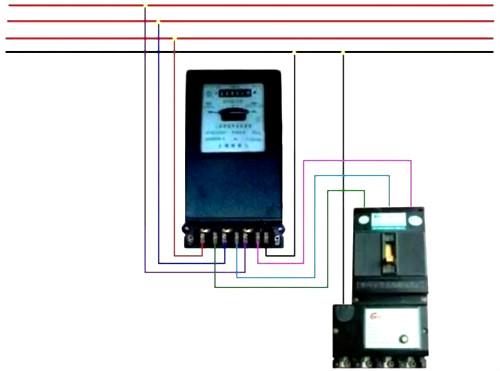

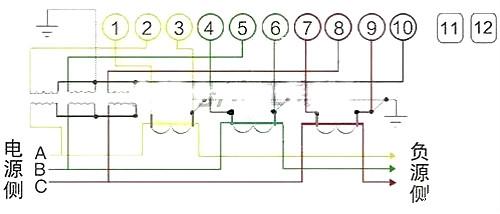

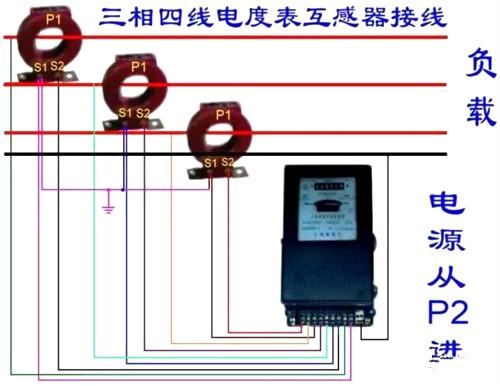

過電流互感器【3X220/380V 1.5（6）A】電能表

三相四線怎么接？

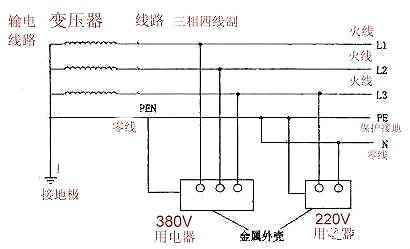

三相四線制，在低壓配電網中，輸電線路一般采用三相四線制，其中三條線路分別代表A，B，C三相，另一條是中性線N或PEN（如果該回路電源側的中性點接地，則中性線也稱為零線（老式叫法，應逐漸避免，改稱PEN，如果不接地，則從嚴格意義上來說，中性線不能稱為零線）。在進入用戶的單相輸電線路中，有兩條線，一條我們稱為相線L，另一條我們稱為中線N，中線正常情況下要通過電流以構成單相線路中電流的回路。而三相系統中，三相平衡時，中性線（零線）是無電流的，故稱三相四線制；在380V低壓配電網中為了從380V線間電壓中獲得220V相間電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。

三相四線怎么接？

首先你得明白什么是三相四線制供電電路：三相四線制指三相交流供電中有三根火線（U、V、W表示），一根零線（N表示）。每兩條火線之間電壓380V，稱為線電壓，任何一根火線與零線的電壓為220V，稱為相電壓。所以，220V的燈泡不管功率多少，都應給接相電壓，即一根接零線，另一根任接一根火線。按三相交流電壓380V考慮，線電壓為380V，相電壓為220V，則三只相同阻抗元件，先以星形接入，再以角形接入，其中Z為電機每相繞組的阻抗（三根鎢絲管），應該是相電流會增大到原來的1.732（根號3）倍，線電流會增大到原來的3倍，功率也變?yōu)樵瓉淼?倍。

三相四線怎么接？

三相四線中，零線的作用是：

1、在三項負載不平衡的情況下，零線導通，不平衡電流流回中性點，從而使供電系統的線電壓、相電壓基本保持平衡；

2、當采用保護接零的電氣設備絕緣損壞發生碰殼時，短路電流將通過零線構成回路，由于零線阻抗較小，所以短路電流將很大，它促使保護裝置迅速動作以斷開電源，從而起到保護作用；

3、零線還是單相220V電氣設備的電源回路。
