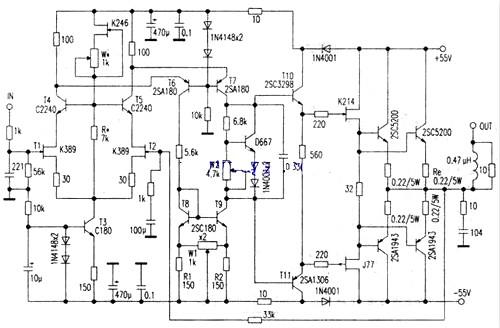

本電路力原理圖如圖所示，場效應管T1、T2組成差分輸入，并且分別和T4、T5構成了沃爾曼電路，使本級具有很好的線性并能有效地消弭“厄雷效應”(晶體管Vce的變化惹起結電容的變化)．輸入管靜態電流取為1．5mA以保證足夠的動態，T3為輸入級恒流源。
電壓放大級(T6、T7)采用了共基極電路，這種電路多用于寬頻帶放大器，其電流放大倍數略小于1，但電壓增益并不比共發射極低，并具有極好的高頻特性，本級靜態電流取為5-6mA，T8、T9是它的鏡像負載。由于電壓放大級的輸出阻抗較高，故T10、T11作為緩沖級中止阻抗匹配。推進級采用了著名的K214、J77，并且工作在較大電流狀態(40mA以上)。
功率管運用了兩對音色暖和的場效管2SC5200、2SAl943作并聯輸出。
本功放調整如下：通電之前，先把W2調到最大，以維護功率管。接上電源，首先測功率管射極電阻Re，若電壓為0伏，即可從前往后逐級調整。調理W*，使R*兩端電壓為7V。后丈量T6負載電阻R3電壓應在28V左右。接下來認真調理W2，使輸出管射極電阻Re開端有較小壓降，同時微調W1，使輸出端對地電壓為0V。
再調W2，使Re兩端電壓增至25mV，這樣末級靜態電流可達110mA。注意散熱片一定要用足量的優質正品，使管身和散熱片基本處于同一溫度。最后再中止一次輸出端電位的調整。經老化30分鐘后，即可接揚聲器中止試聽。經過演奏蔡琴、雨果等不同作風的碟子，覺得本機音質地道、中性，出力很直爽。
場效應管的運用留意事項
(1)為了安全運用場效應管，在線路的設計中不能超越管的耗散功率，最大漏源電壓、最大柵源電壓和最大電流等參數的極限值。
(2)各類型場效應管在運用時，都要嚴厲按懇求的偏置接人電路中，要遵守場效應管偏置的極性。如結型場效應管柵源漏之間是PN結，N溝道管柵極不能加正偏壓;P溝道管柵極不能加負偏壓，等等。
(3)MOS場效應管由于輸人阻抗極高，所以在運輸、貯藏中必需將引出腳短路，要用金屬屏蔽包裝，以防止外來感應電勢將柵極擊穿。特別要留意，不能將MOS場效應管放人塑料盒子內，保管時最好放在金屬盒內，同時也要留意管的防潮。
(4)為了防止場效應管柵極感應擊穿，懇求一切測試儀器、工作臺、電烙鐵、線路本身都必需有良好的接地;管腳在焊接時，先焊源極;在連入電路之前，管的全部引線端堅持互相短接狀態，焊接完后才把短接材料去掉;從元器件架上取下管時，應以恰當?shù)姆绞酱_保人體接地如采用接地環等;當然，假設能采用先進的氣熱型電烙鐵，焊接場效應管是比較便當?shù)模⑶掖_保安全;在未關斷電源時，絕對不可以把管插人電路或從電路中拔出。以上安全措施在運用場效應管時必需留意。
(5)在安裝場效應管時，留意安裝的位置要盡量避免靠近發熱元件;為了防管件振動，有必要將管殼體緊固起來;管腳引線在彎曲時，應當大于根部尺寸5毫米處中止，以防止彎斷管腳和惹起漏氣等。關于功率型場效應管，要有良好的散熱條件。由于功率型場效應管在高負荷條件下運用，必需設計足夠的散熱器，確保殼體溫度不超越額定值，使器件長期穩定可靠地工作。
總之，確保場效應管安全運用，要留意的事項是多種多樣，采取的安全措施也是各種各樣，寬廣的專業技術人員，特別是寬廣的電子愛好者，都要根據自己的理論情況動身，采取真實可行的辦法，安全有效地用好場效應管。
