電子捕魚器電路圖詳解 電子捕魚器電路圖原理大全 KIA MOS管
信息來源：本站 日期：2018-04-23
捕魚器是根據電壓高于100V，功率大于30W的電能釋放于水域中可擊斃直徑為1至1.5米水域內的魚類的原理而制成的。

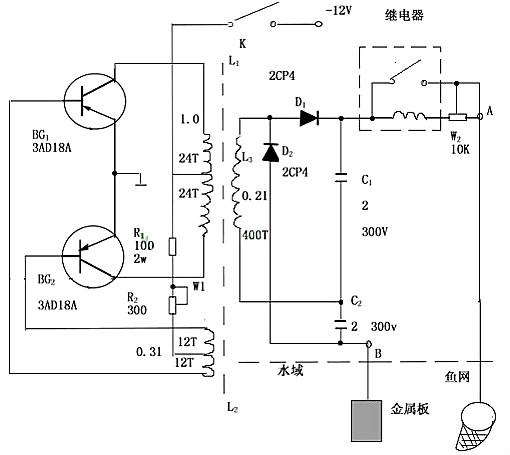

如下捕魚器電路圖所示，捕魚機電路由三部分組成：第一部分為晶體三極管和鐵氧體變壓器組成的逆變器，把12V直流電壓變成數百至數千赫的交流電，其電壓幅值大于100V；第二部分為全波倍壓整流器，它把輸出電壓升高一倍，并變成直流，第三部分為繼電器，它控制電路有效地把電能釋放于水域，而且還可避免因插入水中而造成高壓跌落。W1可調節輸入電流的大小，W2可調節輸出功率的大小。
BG1、BG2要求對稱，且用大功率管如047，每個管子要加足夠大的散熱片，變壓器用E-20鐵氧變壓器芯（雙EE55變壓器是很好的變壓器選擇），繞制時力求絕緣良好，各繞組數據見圖示。C1、C2采用油質紙介電容，繼電器采用電壓為12V，吸合電流小于40mA的直流繼電器，電源用電壓為12V，容量大于3A的小型蓄電池，BG1、BG2要求β≥50，BVceo≥30V，另外可以代用的有3AD19、3AD30、3AD17等，D1、D2可用反向電壓大于400V，電流大于200mA的整流管。W1功率容量為2W，W2功率容量為1W。開關K用觸通式開關，允許通過的電流大于5A。
電子捕魚器的調整及使用 電路安裝畢后用40至60W、220V的燈泡作負載，接于A、B兩端。按下開關K，若電路不起振，可適當調換L1或L2的線頭。若電路起振，則可聽到變壓器聲。調W1使蓄電池輸入電流為3.5至5A，再調W2，使繼電器產生連續通斷的“嗒嗒”聲，此時燈泡閃亮，調整即告結束。使用時，負載的二根多股皮線，一根接在用金屬絲做的魚網圈上，另一根接一金屬板，將兩根線放在1至1.5米寬的水域兩端，可見水中冒泡，若有魚，則被擊昏浮于水面，然后用魚網將魚撈起。

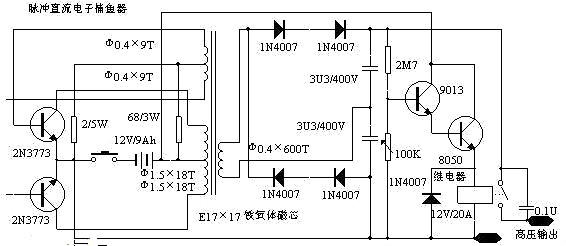

調試：在輸出端接1只100W的白熾燈泡，調節100KK微調電阻使燈泡最亮發白光，且有閃爍感即可。

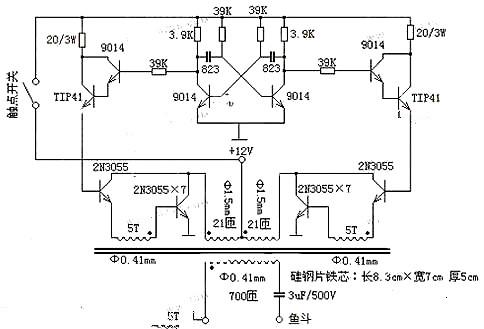

如圖為傳統多諧振蕩魚機電路。一般魚機都沒有兩個5T和下沉線圈，它的作用是使管深度飽和以及深度截止，這可以加大魚機的負載能力如果沒有加下沉線饒的，加了此線圈可以明顯看到魚機動力足了。下沉線圈的匝數為電壓3V。
這就是普通捕魚機捕魚的工作原理和其用料的概況，好的電魚機用料是首選一般用料好的電魚機，浮魚效果和控魚效果都很效果明顯而且 不容易壞。
電魚機的原理就是將低電壓大電流的電源變換成高電壓，瞬間大電流的脈沖直流變換器。
其組成部分有：一：逆變部分(前級)
二：整流脈沖放電部分(后級)
要電到魚，提高電魚效果，必須有足夠的輸出功率和合適的輸出電壓。如果輸出功率不大,就算電壓再高也沒用.防身用的電擊槍電壓高達幾萬伏,可是把魚放在臉盆里也電不到(我親自做過試驗),為什么呢?那時因?yàn)殡姄魳尮β侍?在水中帶不動負載,壓降太大.電壓太低只能給魚兒騷癢,這是因?yàn)樗璧木壒?電壓太低流過水中的電流太小,電壓過高,必將增大輸出內阻,這樣負載能力又差.,而且元器件的耐壓,變壓器的絕緣等方面要求高.這樣又降低了可靠性.我個人認為輸出電壓(空載)在500-1200V較好. 輸出功率要根據使用場合來定,至少要在150W(帶220V150W的燈泡發白光)以上.單人背負功率不宜超過800W,因?yàn)?00W滿載輸入電流將達到70A,最大背40AH的電瓶也用不了幾個小時的.如果用在船上功率則可達數千瓦.12V機子功率最大不宜超過1500W，因?yàn)?500W時電流已經超過120A，電瓶吃不消的。要增大功率就必須提高電池電壓，相同電瓶電流，電壓提高一倍功率就增加一倍。而且電路在大電流工作時候發熱嚴重，比較容易出問題。很多船機用24V，36V,甚至48V。電池電壓越高，做機子越有利。但是代價是需要多個電池，造價更高了。
前級就工作頻率和結構方式來分主要有高頻機和低頻機和白金機，當然白金機也屬于低頻機。就激勵，驅動方式分為它激機，自激機。

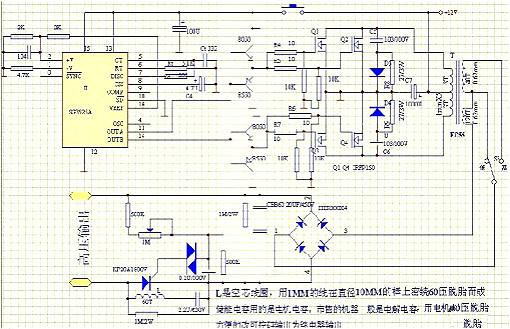

高頻機主要由前級驅動，MOS開關管和高頻變壓器組成。主要優點是體積小，重量輕，功率大。逆變效率高。缺點是電路復雜，故障率較高。而且不加后級下水電不到魚。工作頻率一般在5KHZ以上，一般高頻機工作頻率8K-30K較好。具體多少需要根據變壓器來匹配。
前級驅動多使用脈寬調制的IC，現在用的最多的是SG3525和TL494。3525外圍簡潔，內部帶圖騰柱放大，可以直接驅動5-6對左右MOS，而且死區，RT,CT調節方便，是做魚機首選。
前級驅動MOS管的選用，一般用電流大，耐壓足夠的，導通電阻小的，和W數大的。耐壓不宜太高，高耐壓的管子必將內阻增大，這樣發熱就會快。MOS管TO220封裝的一般選IRF3205，75N75，IRF1010，60N08，IRF1404等。做大功率機子選用TO247封裝的大管子，IRFP2907,170N06等都是牛管。管子可以采用多對并聯。具體一對管子能做多少W查看元件PDF資料的W數就知道差不多了，3205是200W一個，1對做200W很穩定，2907一個470W，1對做500W就很穩定。也可以選用TO-3的鐵殼管子，散熱不錯。
高頻前級變壓器的材料一般用鐵氧體，非晶環等，EE鐵氧體變壓器繞制簡單是最常用的。而且取材方便。值得注意的前級推挽結構時，變壓器磁芯不可有氣息否則空載電流大，有氣息的磨平。不小心拆碎的磁芯也可以用，粘接時候不要留氣息。
低頻機由低頻變壓器，功率管等構成。主要優點是結構簡單，穩定耐用，不加后級電魚效果都不錯。缺點是，體積大，笨重，逆變效率較低。有它激機，自激機。自激機過載能力強，管子在后級短路不易燒，它激機可以做的空載電流小，功率大，但是后級短路管子易壞。低頻機一般工作在2KHZ以下。變壓器主要用硅鋼片，也有用鐵氧體做低頻的。硅鋼片主要有EI（FF）形，C形，環形和條形。條形適合做白金機。白金機電魚效果不錯，但是笨重用銅量巨大。而且白金觸點易壞，白金機逆變效率最低。有人用電子元件代替白金觸點做了電子白金機，效果不錯，實際就是反激機。用C形鐵心和條形都可以制作。也很笨重，做船機不錯。
功率管用的最多的是3DD15D管，主要因?yàn)樗阋耍鋵?shí)他是很垃圾的管子，市面上的機子動不動就是80管甚至100多管，不懂的人以為管子越多越好，其實那么多管子并聯管子漏電流很大，放大倍數很低。用場管一個要頂10個15D。比較好的管子有2N3055,2N3772,MJ11032等。
在制作中,變壓器的繞制非常關鍵.硅鋼片鐵心材料的工作頻率低,一般不超過2KHz, 因此變壓器的線圈較多, 用銅量大. 用鐵氧體磁芯的工作頻率高,一般10KHz-100KHz,這樣變壓器的線圈圈數少, 用銅量少. 鐵氧體的工作頻率高,體積小,圈數少,所以最好繞制.為了克服高頻趨膚效應,一般采用多股并繞.低頻鐵芯的工作頻率低,可用單股線繞制,為了方便繞制也可多股并繞.特別要注意絕緣問題。高頻機變壓器線徑選用10A每平方MM。在匝數不少的情況下線徑盡量粗。
高頻機前級空載電流一般幾十--500MA以?xún)?nèi)都可以，關鍵是頻率調整到MOS發熱最小就好。它激機要注意驅動頻率和變壓器匹配問題。有示波器觀察最好，帶載MOS漏極標準方波最好。很多人做不好就怪圖不行，因?yàn)閭€(gè)人的元件參數，變壓器做法，手工都有差異，機子都需要實際調整到最佳。經驗多了，一個圖只要改變部分參數多大功率機子都可以做出來。高頻前級注意走線布局干擾。學做魚機首先不要考慮保護問題，做會了在做保護。
低頻自激機變壓器次級串電容直接下水效果不錯，但是浮魚稍差。串電容主要是為了緩沖，使機子好啟動。自激機在重載下難以啟動。亦可以加后級。高頻機必須加后級，就是脈沖放電部分。
脈沖放電部分其實質就是將整流儲能后的高壓直流電,通過電容瞬間向水里放電的過程,電容儲能瞬時放電可以提高瞬時功率, 達到瞬間最大脈沖功率，以達到最好的電魚效果.但總功率是不會變的,它將維持能的轉換和守恒定律,即輸入功率總大于輸出功率.一臺好的機子,光有好的前級或好的后級都是不夠的.不要妄想用多么有優秀的后極來放大前級的功率不足. 實際從電容放出的電，在水里要消耗大部分的功率.作用在魚體上的功率只占小部分了. 整流可采用倍壓整流,也可用橋式整流.如果變壓器輸出電壓較低,可以用倍壓提高電壓. 如果變壓器輸出電壓較高則用橋式整流.倍壓整流一般次級初級變比20-40倍，橋式變比40-60倍。根據機子功率大小定，功率小變比做低點。低頻機的整流可用普通二極管,高頻機則用快恢復二極管.濾波電容一般用電解電容。100-500W機子用47-150U，500-1000W用150-330U，1000W以上用470U以上。
脈沖放電部分,一般的放電器件有繼電器，三極管或者場效應管輸出等,可控硅等.繼電器的最簡單,但有噪音,且碰極容易燒壞觸點.三極管或者場效應管輸出的可靠性最差，使用時要特別小心，避免在水里碰極（就是輸出短路），可控硅的最耐用，可控硅瞬間浪涌電流可以達到10倍額定電流。做的好輸出狂短路都不壞。有單硅，雙硅，4硅。電路圖網上很多自己去下載。一般的放電頻率應在在10-200Hz之間可調,實際40-120HZ效果比較理想，單硅后級提高頻率可以增大功率，最高頻率要根據機子前級功率和關斷電容來定，以調到最大不至于前級過載為準。DB3觸發的最簡單常用。市面上的機子70%以上是單硅后級。主要是因?yàn)楹?jiǎn)單可靠，單硅波形的尖峰對于魚有很強的殺傷力。串聯雙硅過載能力較強，適應半咸水。他的脈寬隨負載變化。4硅機子效率較高，小元件能獲得較大功率。串雙硅和橋4硅波形都差不多.
