電子元器件的識別方法

電子元器件識別：由于電子元器件種類繁多，這里就主要講電阻、電容、晶體二極管、穩壓二極管、電感、變?nèi)荻O管、晶體三極管、場效應晶體管放大器等這幾種的識別方法。希望以下內容能幫到大家。

1.電阻電阻的識別方法主要是參數識別法，參數識別法分為指標法、色標法和數標法。

①直標法 用阿拉伯?dāng)?shù)字和單位符號在電阻器表面直接標出標稱阻值和技術參數，電阻值單位歐姆用“Ω”表示，千歐用“KΩ”表示，兆歐用“MΩ”表示，吉?dú)W用“GΩ”表示，允許偏差直接用百分?jǐn)?shù)或用Ⅰ（±5%）；Ⅱ（±10%）；Ⅲ（±20%）表示。

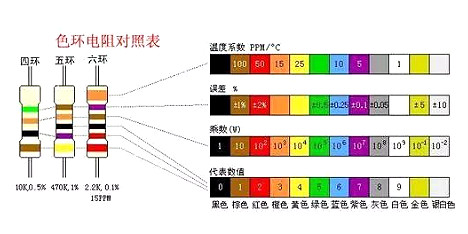

②色標法 兩位有效數字色標法： 普通電阻用四條色帶表示標稱阻值和允許偏差，其中前三條表示阻值，第四條表示偏差，第一、二條色帶表示有效數字，第三條色帶表示倍率（10的乘方數），第四條色帶表示允許偏差。

三位有效數字色標法： 精密電阻用五條色帶表示標稱阻值和允許偏差，其中前四條表示阻值，第五條表示偏差，第一、二、三條色帶表示有效數字，第四條色帶表示倍率（10的乘方數），第五條色帶表示允許偏差。

色環電阻第一色帶確定法： 偏差環與其它環間距較大，偏差環較寬。

第一環距端部較近。有效數字環無金、銀色（若從某端環數起第1、2環有金或銀色，則另一端環是第一環。四色環電阻的偏差環一般是金、銀、白）。偏差環無橙、黃色（若某端環是橙或黃色，則一定是第一環）。

試讀：一般成品電阻器的阻值不大于22MΩ，若試讀大于22MΩ，說明讀反。

試測：用上述還不能識別時可進行試測，但前提是電阻器必須完好。應注意的是有些廠家不嚴格按第1、2、3條生產，以上各條應綜合考慮。

電阻底色含義法： 藍色代表金屬膜電阻；灰色的通常代表氧化膜電阻；米黃色（土黃色）代表炭膜電阻；棕色代表實心電阻；綠色通常代表線繞電阻；白色代表水泥電阻；紅色、棕色塑料殼的，那是無感電阻。

色環電阻與色環電感外觀區別法 色環電感底色為綠色，兩頭尖，中間大，讀數也與色環電阻一樣，只是單位為微亨（μH）。

色環電阻（左）與色環電容（右） 3 數標法 用兩位、三位或四位阿拉伯?dāng)?shù)字表示。對于三位表示法前兩位數字表示阻值的有效數，第三位數字表示有效數后面零的個數。當阻值小于10歐時，常以×R×表示，將R看作小數點。單位為歐姆。

偏差通常采用符號表示：B（±0.1%）、C（±0.25%）、D（±0.5%）、F（±1%）、G（±2%）、J（±5%）、K（±10%）、M（±20%）、N（±30%）。

2.電容

電子元器件識別：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（uF）、納法（nF）、皮法（pF）。

1法拉=103毫法=106微法=109納法=1012皮法

容量大的電容其容量值在電容上直接標明，如10uF/16V。

容量小的電容其容量值在電容上用字母表示或數字表示。

字母表示法： 1m=1000uF 1P2=1.2PF 1n=1000PF

數字表示法： 一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。例如： 102表示，10×102PF=1000PF 224表示，22×104PF=0.22uF

3.晶體二極管

二極管的識別很簡單，小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來。有些二極管也用二極管專用符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的。

發光二極管的正負極可從引腳短來識別，長腳為正，短腳為負。

4.穩壓二極管 穩壓二極管在電路中常用“ZD”加數字表示，如：ZD5表示編號為5的穩壓管。

穩壓二極管的穩壓原理：穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。

故障特點：穩壓二極管的故障主要表現在開路、短路和穩壓值不穩定。在這3種故障中，前一種故障表現出電源電壓升高；后兩種故障表現為電源電壓變低到零伏或輸出不穩定。

5.電感

電子元器件識別：電感在電路中常用“L”加數字表示，如：L6表示編號為6的電感。

電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成。

直流可通過線圈，直流電阻就是導線本身的電阻，壓降很小；當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。

電感一般有直標法和色標法，色標法與電阻類似。如：棕、黑、金、金表示1uH（誤差5%）的電感。

電感的基本單位為：亨（H）。 1H=103mH=106uH

6.變?nèi)荻O管

變?nèi)荻O管是根據普通二極管內部 “PN結” 的結電容能隨外加反向電壓的變化而變化這一原理專門設計出來的一種特殊二極管。變?nèi)荻O管在無繩電話機中主要用在手機或座機的高頻調制電路上，實現低頻信號調制到高頻信號上，并發射出去。

在工作狀態，變?nèi)荻O管調制電壓一般加到負極上，使變?nèi)荻O管的內部結電容容量隨調制電壓的變化而變化。

變?nèi)荻O管發生故障，主要表現為漏電或性能變差：

發生漏電現象時，高頻調制電路將不工作或調制性能變差。

變?nèi)菪阅茏儾顣r(shí)，高頻調制電路的工作不穩定，使調制后的高頻信號發送到對方被對方接收后產生失真。

出現上述情況之一時，就應該更換同型號的變?nèi)荻O管。

7.晶體三極管 晶體三極管在電路中常用“Q”加數字表示，如：Q17表示編號為17的三極管。

晶體三極管（簡稱三極管）是內部含有2個PN結，并且具有放大能力的特殊器件。它分NPN型和PNP型兩種類型，這兩種類型的三極管從工作特性上可互相彌補，所謂OTL電路中的對管就是由PNP型和NPN型配對使用。

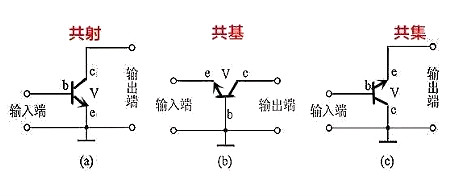

晶體三極管主要用于放大電路中起放大作用，在常見電路中有三種接法。

8.場效應晶體管

場效應晶體管具有較高輸入阻抗和低噪聲等優點，因而也被廣泛應用于各種電子設備中。尤其用場效管做整個電子設備的輸入級，可以獲得一般晶體管很難達到的性能。

場效應管分成結型和絕緣柵型兩大類，其控制原理都是一樣的。

結型電路符號，絕緣柵型電路符號

場效應管與晶體管的比較：

場效應管是電壓控制元件，而晶體管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用場效應管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用晶體管。

場效應管是利用多數載流子導電，所以稱之為單極型器件，而晶體管是即有多數載流子，也利用少數載流子導電。被稱之為雙極型器件。

有些場效應管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比晶體管好。

場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管在大規模集成電路中得到了廣泛的應用。
