快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。
下面例舉的是用于高耐壓、高電流的二極管，但按照其特性、特征、制造工藝可進行以下分類。此時，對二極管基本的應用條件而言，特性和性能已優化。
在這里，將整流二極管分為以下4類：通用整流用、通用開關用、肖特基勢壘二極管、快速恢復二極管4種類型，特征匯總于下表。
| 類型 | 特征 | VF | IR | trr | 適合應用 |
| 整流 | 適用 |
? |
○ |
? |
一般整流 電源的反接保護 |
| 開關 | 開關用 |
? |
○ |
△ |
單純的開關用 微控制器外圍開關 |
|
肖特基勢壘 SBD |
高速（~200V） 低VF |
○ |
? |
△ |
DC/DC轉換器 AC/DC轉換器（二次側） |
|
快速恢復 FRD |
高速（~200V） |
? |
○ |
○ |
AC/DC轉換器 逆變器電路 |
通用型一般用于整流，主要目的是將交流整流為直流。橋式二極管是整流用的二極管組合。另外，用于無意中電源或電池反接時，保護用于防止過電流流過。正向電壓VF因工作電流而異，1V左右為標準。這是硅PN結二極管的普通VF。反向恢復時間trr是以50Hz/60Hz的商用電源的整流為前提，以不是特別快的為標準。
開關型，用途如其字面所示，主要用于電源的切換。VF標準與通用型相同。因為以開關用途為目的，所以trr比通用型更快。但是，還達不到肖特基勢壘二極管或快速恢復二極管的速度，其開關特性僅定位于比通用型快。
肖特基勢壘二極管（SBD）不是PN結，而是利用金屬和半導體如N型硅的形成肖特基勢壘（Barrier）。與PN結二極管相比，肖特基勢壘二極管（SBD）具有VF更低，開關特性更快的特征。但是，其反向漏電流IR較大，在某些條件下會導致熱失控，務請注意。即使流經高達諸如10A的大電流，VF值也大約為0.8V；如果流經幾A的電流，VF值大約為0.5V。因此，其典型用途就是用于追求高效的DC/DC轉換器或AC/DC轉換器的二次側。
快速恢復二極管（FRD）雖是PN結二極管，但卻是trr得以大幅改善的高速二極管。此時，SBD的耐壓（反向電流VR）在200V以下，但FRD能達到800V高耐壓。但是，一般而言，其VF比通用型高，如果是高耐壓大電流規格，標準值大約為2V，但近年來，VF值降低的型號也有增加。因其高耐壓和高速性，所以多用于AC/DC轉換器或逆變器電路。

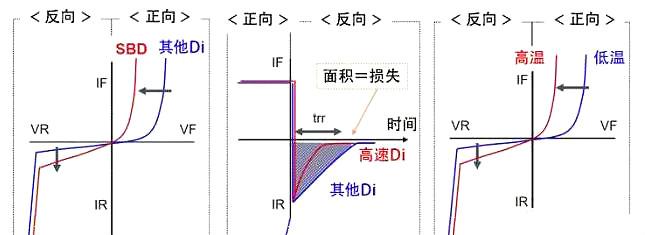

下圖是上述內容的圖解。此時，并非僅限于上述四種類型，同時也表示了Si二極管的基本溫度特性。
再重復一遍，左圖表示SBD與其他三種二極管相比，VF較低，IR較大。
中間圖是將SBD與FRD之外的兩種二極管相比，其trr快很多，trr間流動的正向電流IR越大，損耗越大。
Si二極管的基本溫度特性，高溫狀態時，VF下降，IR增加。
概述副邊整流二極管的尖峰
開關電源產生噪聲的主要部位是功率變換和輸出整流濾波電路。包括開關管，整流管，變壓器，還有輸出扼流線圈，等。
不采取任何措施時輸出電壓的峰值可能是輸出基波的好多倍。出現在開關脈沖的上升沿和下降沿。即開關管的導通和截止，通常導通時尖峰更大一些。
整流二極管的尖峰抑制的10種方法！
前沿尖峰的一些抑制方法
1、選用軟恢復特性的肖特基二極管，或采用在整流管前串聯電感的方法比較有效，或在開關管整流管的磁珠。磁芯材料選用對高頻振蕩呈高阻抗衰減特性的鐵氧體材料，等。
2、在二次側接入RC吸收回路可進一步減小前沿尖峰的幅值，降低二極管恢復過程中的振蕩頻率。
3、多個整流二極管并聯；適當增大整流二極管的電流容量，可相對減小反向恢復時的關斷時間，限制反向短路電流的數值，可抑制電流尖峰和降低導通損耗。
4、盡量使元件布局走線合理 ，減小大電流回路的面積，對EMI的抑制也比較有效。
后沿尖峰的抑制方法
5、選用開關速度快的整流二極管
6、選用高導磁率的磁芯，變壓器設計時激磁電流盡可能小
7、選用高磁通密度的材料，確保在惡劣環境下變壓器不會飽和。可取B值為飽和值的一半或1/3
8、選用閉合磁路的罐形或PQ磁芯減小漏磁。
9、高頻變壓器繞制盡量減小漏感。采用夾心繞法或三文治繞法。繞線盡量均勻分布在骨架上。選用漆包線時要考慮到趨膚效應。
10、在開關管的D-S之間并聯RC吸收回路。
