LED電源mos管-LED分類應用與驅動電源哪些要素-KIA MOS管
信息來源：本站 日期：2018-01-09
●按輸出功率分類：0.4W、1.28W、1.4W、3W、4.2W、5W、8W、10.5W、12W、15W、18W、 20W、23W、25W、30W、45W、60W、100W、120W、150W、200W、300W 等。
●按輸出電壓分類：
DC4V、6V、9V、12V、18V、24V、36V、42V、48V、54V、63V、81V、105V、135V等。
●按外形構造分類：
PCBA裸板和有外殼的兩種。
●按平安構造分類：
隔離和非隔離的兩種。
●按功率因數分類：
帶功率因數校正和不帶功率因數。
●按防水性能分類：
防水和不防水兩種。
●按鼓勵方式分類：
自激式和它激式。
●按電路拓撲分類：
RCC、Flyback、Forward、Half-Bridge、Full-Bridge、Push-PLL 、LLC等。
●按轉換方式分類：AC-DC與DC-DC兩種。
●按輸出性能分類：恒流、恒壓與既恒流又恒壓三種。
分別用于射燈、櫥柜燈、小夜燈、護眼燈、LED天花燈、燈杯、埋地燈、水底燈、洗墻燈、投光燈、路燈、招牌燈箱、串燈、筒燈、異形燈、星星燈、護攔燈、彩虹燈、幕墻燈、柔性燈、條燈、帶燈、食人魚燈、日光燈、高桿燈、橋梁燈、礦燈、手電筒、應急燈、臺燈、燈飾、交通燈、節能燈、汽車尾燈、草坪燈、彩燈、水晶燈、 格柵燈、遂道燈等。
目前，LED日光燈照明市場比擬活潑，LED驅動電源廠家主要分紅3大類型：第一類是開發做LED芯片或LED燈的工廠，順勢向下游浸透；第二類是原來做是做普通照明的工廠；第三類是完整新開的工廠，他們以前做電源或其他產品或新創業。

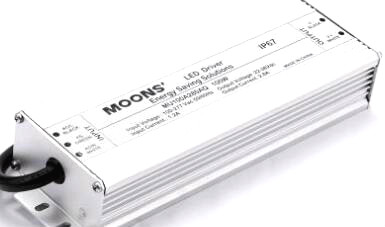

LED日光燈電源LED日光燈電源是LED日光燈中十分重要的一個部件，要是選擇不當，LED日光燈發揮不出他應有的性能，以至還有可能不能正常照明運用。下面就LED日光燈照明電源做了一些小小的倡議，供大家參考參考。
LED半導體的特性決議其受環境影響較大，譬如溫度升高，LED的電流會增加；電壓的增加，LED的電流也會增加。長期超越額定電流工作，會大大縮短LED的運用壽命。而LED恒流就是在溫度和電壓等環境要素變化時，確保其工作電流不變。
一些客戶先設計燈板，再找電源，發現很難有適宜的電源，要么電流太大，電壓太小（如I＞350mA，V＜40V）；要么電流太小，電壓太高（如I＜40mA，V＞180V），形成的結果是發熱嚴重，效率低，或者輸入電壓范圍不夠。其實，選擇一個最優秀的串并接方式，加在每個LED上的電壓電流是一樣的，而電源的效果卻能發揮最好的性能。最好的方式是先和電源廠商溝通，量身定做。
普通LED的額定工作電流20毫安培，有的工廠一開端就用到盡，設計20毫安培，實踐上此電流下工作發熱很嚴重，經屢次比照實驗，設計成17～19毫安培是比擬理想的，引薦設計為18毫安培。
4.LED日光燈電源的工作電壓是幾呢？
普通LED的引薦工作電壓是3.0-3.5V，經測試，大局部工作在3.125V，所以按3.125V計算式比擬合理的。M個燈珠串聯的總電壓=3.125*M。
5.LED燈板的串并聯與寬電壓要多寬呢？
要使LED日光燈工作在輸入電壓范圍比擬寬的范圍（全電壓）AC85～265V，則燈板的LED串并聯方式很重要。由于目前的電源普通為非隔離的降壓式電源，在請求寬電壓時，輸出電壓不要超越72V，輸入電壓范圍是能夠抵達85～265V的。也就是說，串聯數不超越23串。并聯數不要太多，否則工作電流太大，發熱嚴重，引薦為6并/8并/12并。總電流不超越240毫安培為好。還有一種寬電壓計劃，就是先用L6561/7527把電壓抬高到400V，然后再降壓，相當于兩個開關電源，本錢貴一倍，此計劃性價比不高，沒有市場。
要素及寬電壓的關系是什么樣的？目前市場上的電源PFC有三種狀況：一種是不帶PFC專用電路的，其PFC普通在0.65左右；一種是帶被動式PFC電路的，燈板匹備得好，PFC普通在0.92左右；還用一種是用有源主動式7527/6561電路做的，PFC能夠到達0.99，但這個計劃的本錢比第二種計劃貴一倍。所以第二種計劃的較多。關于被動式PFC電路：也叫做填谷式PFC電路，其工作電壓范圍是交流輸入電壓峰值的一半。如輸入是180V，其峰值是180*1.414=254V，峰值電壓的一半是127V，再減去降壓式的壓差30V，其最大輸出是90V，所以LED燈珠串聯數最多28串。因而，要想得到比擬大的功率要素，燈珠的串聯數不能太多，否則，就達不到低電壓的請求。
恒流精度幾才最適宜？市場上有的電源的恒流精度太差，像市面上盛行的PT4107/HV9910/BP2808/SMD802計劃等恒流的計劃，誤差到達±8%或±10%，恒流誤差太大。普通請求在±3%就能夠了。按3%的誤差，6路并聯，每路的誤差約±0.5%，假如是12路并聯，每路的誤差約±0.25%，該精度足夠了。精度太高，本錢會大大增加。而且對LED來講，17毫安培和17.5毫安培影響不大。
普通隔離電源如做成15W，放在LED燈管內，其變壓器體積很大，很難放進去。特別對T6/T8燈管，簡直不可能的，所以隔離的普通只能做到15W，超越15W的很少，并且價錢很貴。所以，隔離的性價比不高，普通是非隔離的占主流較多，體積能夠做得更小，最小能夠做到高8毫米，實踐上，非隔離的平安措施做好了，是不存在問題的。
效率輸出功率（輸出LED的電壓*輸出電流/輸入功率）。這個參數尤為重要，假如效率低就意味著輸入功率有很大一局部轉化為熱量分發出來；假如是裝在燈管內就會產生一個很高的溫度，再加上我們LED的一個光效比所分發熱量，就會疊加產生更高的溫度。而我們的電源內部一切電子零件的壽命都會隨溫度的上升而縮短。所以說效率是決議電源壽命最基本的因子，效率不能太低，否則耗費在電源上的熱量太大。普通在80%以上就能夠了，不過，效率與燈板的匹配接法有關。
高度是限制的主要要素，普通用于T6管/T8的尺寸請求高度不能太高≤9毫米。T10管的高度≤15毫米。長度能夠偏長，更易于散熱。
