保護板工作原理-應用領域與元件參數表-KIA 場效應管
信息來源：本站 日期：2017-11-17
保護板元件主要包括保護IC、MOS管（復合IC等于保護IC+MOS管（場效應管））、電容、電阻、PCB基板及輔助器件等。主要作用是讓鋰離子電芯在規定的電壓、電流、溫度下工作，確保電芯安全。
一般要求在-25℃～85℃時Control(IC)檢測控制電芯電壓與充放電回路的工作電流、電壓，在一切正常情況下C-MOS開關管導通，使電芯與保護電路板處于正常工作狀態，而當電芯電壓或回路中的工作電流超過控制IC中比較電路預設值時，在15～30ms內（不同控制IC與C-MOS有不同的響應時間），將CMOS關斷，即關閉電芯放電或充電回路，以保證使用者與電芯的安全。
1）．NTC電阻測試：
用萬用表直接測量NTC電阻值，再與《溫度變化與NTC阻值對照指導》對比。
2）．識別電阻測試：
用萬用表直接測量識別電阻值，再與《保護板重要項目管理表》對比。
3）.自耗電測試：
調恒流源為3.7V/500mA；萬用表設置為uA檔，表筆插入uA接孔，然后與恒流源串聯起來接保護板B+、B-如下圖所示：此時萬用表的讀數即為保護板的自耗電，如無讀數用鑷子或錫線短接B-、P-，激活電路。
電池主要應用在消費類產品、數碼類產品、動力產品、醫療和安防等
| 動力類 | 消費類 | 數碼類 | 醫療保健類 | 安防類 | 電熱類 | 其它 |
| 電動汽車 | 手機 | 數碼相機 | 掌上心電圖機 | 消防機 | 保暖衣 | 電子菜譜 |
| 電動自行車 | 筆記本 | 數碼攝像機 | 多參數監護儀 | 安防攝像 | 發熱服 | 電動剃須刀 |
| 電動摩托車 | 平板電腦 | 藍牙耳機 | 便攜超聲診斷儀 | POS機 | 暖手寶 | 無線充電 |
| 儲能系統 | 上網本 | 無線鼠標 | 便攜血氧儀 | 無線呼叫 | 發熱鞋墊 | 軍用設備 |
|
后備電源UPS |
MID | 藍牙鍵盤 | 便攜胎音監護儀 | 無線對講門鈴 | 保暖手套 | 油井探測 |
| 電動工具 | GPS | 車載免提 | 激光治療儀 | 門禁系統 |
|
探照燈 |
| 航模 | 電子書 | LED手電筒 | 無線電子系統 | 指紋識別 |
|
LED顯示屏 |
|
|
|
無線音箱 | 內窺鏡 | RFID監控 |
|
熱敏打印 |
|
|
|
警示燈 | 眼部護理 | ZigBee防盜 |
|
考勤機 |
|
|
|
擴音器 | 足底按摩 |
|
|
|
|
|
|
移動備用電源 | 理療產品 |
|
|
|
鋰電池保護板本身的特性決定一定要加電池保護板（PCM）或電池管理系統（BMS），沒有保護板或管理系統的電池是禁止使用的，會存在巨大的安全隱患。對電池系統來說安全永遠是第一位的。
電池如果沒有很好的保護或管理，可能存在壽命變短、損壞或爆炸的風險。
電池保護（PCM）主要功能，電池過充保護（OVP）、過放保護（UVP）、過溫保護（OTP）、過流保護（OCP）等。一旦出現異常情況，系統自動切斷，確保系統安全。
但是保護板的內阻越低越好，越低越不發熱。保護板限流大小是靠康銅絲取樣電阻決定的，但持續電流能力是mos決定的（因為mos內阻決定溫升）。

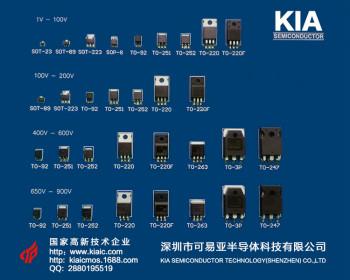

| 型號 | 電流 | 電壓 |
|
KIA70N06 |
70A | 60V |
| KIA3508A | 70A | 80V |
| KNB3306B | 80A | 60V |
| KIA100N03A | 90A | 30V |
| KIA2806A | 160A | 60V |
| KIA8606A | 35A | 60V |
| KIA50N03A | 50A | 30V |
| KIA30N06B | 25A | 60V |
| KIA50N03A | 50A | 30V |
| KIA3506A | 70A | 60V |
| KIA3506 | 70A | 60V |
| KIA3510A | 75A | 100V |
| KIA3306A | 80A | 60V |
| KIA75NF75 | 80A | 80V |
| KIA2803A | 150A | 30V |
| KIA2300 | 6A | 20V |
| KIA3400 | 4.8A | 30V |
| KIA3414 | 4.2A | 20V |
| KIA8205 | 4A | 20V |
| KKIA9926A | 6A | 20V |
| KIA7306A | 22A | 60V |
| KIA8205A | 5A | 20V |
| KIA8822 | 7A | 20V等 |
