mos管結型場效應管的電極檢測方法
信息來源：本站 日期：2017-07-24
場效應管的檢測
場效應晶體管簡稱場效應管，是應用控制輸入回路的電場效應來控制輸出回路電流的一種半導體器件，它屬于電壓控制型半導體
器件。
場效應晶體管可分為結場效應晶體管和MOS場效應晶體管，而MOS場效應晶體管義分為N溝耗盡型和加強型、P溝耗盡型和
加強型四大類。
結型場效應管的檢測

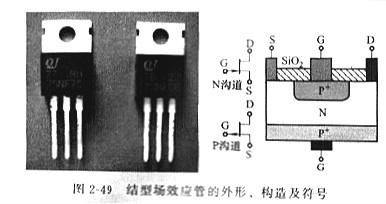

結型場效應管的外形、結構及符號如圖2-49所示，三個電極分別為柵極G、源極S、漏極D。國產N溝道管典型產品有3DJ2、3DJ4. 3DJ6、3DJ7，P溝道管有CSl - CS4，應用指針式萬用表R Xl00擋能夠斷定結型場效應管的各個電極。
結型場效應管電極的檢測
結型場效應管的柵極相當于晶體管的基極，源極和漏極分別對應于晶體管的發射極和集電極．

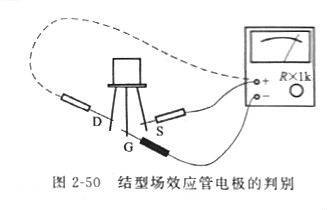

如圖2-50所示，將萬用表置于RXlk擋，用兩表筆分別測量每?jī)蓚€(gè)管腳間的正、反向電阻．當某兩個管腳間的正、反向電阻相等，均為數千歐時，則這兩個管腳為漏極D和源極s（對結型場效應管而言，漏極和源極可互換，且并不影響電路的正常工作，所以不用加以辨別），余下的一個管腳即為柵極G。
關于有4個管腳的結型場效應管，另外一極是屏蔽極（運用中接地）。
也能夠?qū)⑷f(wàn)用表的黑表筆（紅表筆也行）恣意接觸一個電極，另一支表筆依次去接觸其他的兩個電極，測其電阻值。當呈現兩次測得的電阻值近似相等時，則黑表筆所接觸的電極為柵極，其他兩電極分別為漏極和源極。

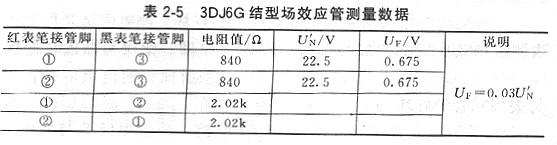

例如，選擇500型萬用表R Xl00擋斷定3DJ6G結型場效應管的電極。為敘說便當，現依照管子的底視圖，從管殼突起處順時針?lè)较蚪o3個管腳編上序號①、②、③，全部丈量數據見表2-5。表可見，當黑表筆接③時兩次測出的都是正向電阻，由此斷定③為柵極，且兩個PN結的正向壓降都是o．675V。其他兩腳分別是源極和漏極，可互換運用，普通不用再辨別了。對3DJ6G而言，①腳是源極，②腳是漏極。

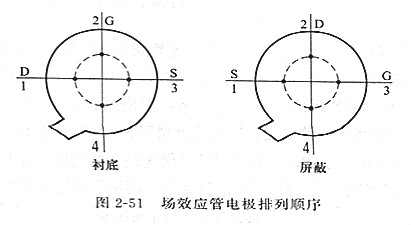

目前常見的MOS型和結型場效應管的電極排列次第，如圖2-51所示。
