開關電源輸入整流電路
信息來源：本站 日期：2017-05-16
整流二極管的根本構造是 PN 結 （ P 型半導體和 N 型半導體聯系后 ， 在兩者的聯系而構成一個很薄的空間電荷區，這就是PN結）。在 PN 結的空間電荷內 ，電子元件勢能發生了變化 ，電子要從 N 區到 P 區有必要越過一個能量高坡 （ 通常稱為勢壘） ，因而又把空間電荷區稱為勢壘區 。
當PN結加正向電壓時，勢壘降低，呈現低電阻，具有較大的正向分散電流，稱該狀況為正導游通狀況。當PN結加反向電壓時，勢壘增加，呈現高電阻，具有很小的反向漂移電流 ，稱該狀況為反向阻斷狀況 ，此刻 PN 結處于反向偏置狀況。
整流二極管是面觸摸型二極管，結面積較大，能接受較大的正向電流和較高的反向電壓，功能比較穩定，首要用在把溝通電變換成直流電的整流電路中。整流二極管的結電容較大 ，因而它不宜作業在高頻電路中 。整流二極管用半導體或硅等資料制成 ，具有顯著的單導游電性。硅整流二極管的擊穿電壓高，反向漏電流小，高溫功能杰出。通常高壓大功率整流二極管都用高純單晶硅制作（摻雜較多時簡單反向擊穿）。整流二極管有金屬和塑料兩種封裝。整流二極管的首要技術參數包含最大整流電流 、最大反向作業電壓、反向飽和電流最高作業頻率及反向恢復時間等 。
(1）最大整流電流IF指整流二極管長期接連作業時答應經過整流二極管的最大正向均勻電流。族電流由PN結的結面積和散熱條件決議。作業時，經過整流二極管的均勻電流 不能超越IF并：要滿意散熱條件，不然整流二極管會因過熱而焚毀。
(2）最大反向1作業電壓URM：指整流二極管在正常作業時所能接受的最大反向電壓值。URM通常取反向擊穿電壓的1/2-1/3。反向擊穿電壓是指給整流二極管加反向電壓使整流二極管擊穿時的電壓值。超越此值，則反向電流/R劇增，整流二極管的單導游電穿。為了二極管的安全作業，實際的反向電壓不能大于Ua,,.并且賦有余量。例如，1N4001 的URM 為 50V, lN似)2 1N4砌 的 URK 分別為 IOOV 、200V 、
(3）反向飽和電流IR：指整流二極管在常溫下接受最高反向作業電壓時的反向漏電流。反向電流通常很小，在反向擊穿前巨細根本不變，近似等于反向飽和電流。通常在室溫下硅管的IR 為 l μ.A，乃至更小，睹管的IR為幾十至幾百微安。該值越小，整流二極管的單導游電件越好，但該值受溫度影響較大，當溫度f(wàn)l高時，顯著增大。

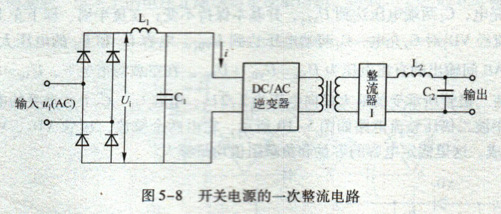

(4）最高作業頻率fM：指整流二極管堅持出作業特性的最高作業頻率。整流二極管的作業頻率與PN結的結電容有關，結電容容量越小，整流二極管答應的最高作業頻率越高。例如，1N4000系列整流二極管的fM為3kHz。開關電流、中輸入有些的工頻整流電路即為一次整流電路 ，如囪5-8 所示。將 4 個整流二 極管接滿足橋的方式 ，對 220V 、50Hz 的工頻電壓或別的溝通輸 入電壓進行全波罄流 ，得到 的脈功的直流電經電容濾被后便會變成滑潤的直流電輸出。
輸入大功率二極管對截止頻率和反向恢復時間請求不高 ，通常的整流二極管都能滿意請求 ，國此挑選整流二極管時 ，首要思考最大整流電流和最大反向作業 電壓兩個參數。常用的整流二極管有 l N 系列、2CZ 系列、RLR 系列等。1N 系列整流二極管具有體積小、報價低 、 功能優秀等特色 。其典型的產品有 ：1N4001 - 1N4007 塑封硅整流二極管 ，其額足作業電流 為 l A ; 1N5391 -1N5399 塑封硅整流二極管 ，其額外作業電流為 1. 5A ; 1N5400-1N5408 塑 封硅整流二極管 ，其額外作業電流為 3A。類型不一樣 ，它們的最高反向作業電壓 URM 也不一樣 ， 為 50 -1000V。留意，運用大電流整流二極管時要加裝散熱片 。
